5,25"
Levyasemien äänieristyslaatikko
(automaattisella tuuletuksella)
(Tekstit / Kuvat:
Sami Koivisto)
+
Automaattinen tuuletusjärjestelmä (pidentää huomattavasti
levyasemien ikää)
+ Solumuovi (hiljentää tietokonetta viemällä
levyasemien melun pois)
- Vie
tietokoneen kotelosta tilaa (ei mahdu kaikkiin
kotelomalleihin)
- 2kpl
anturilla varustettua erikoishiljaista
tuuletinta (70x70mm,
12V)
- Paljon äänieristyssolumuovia
(10mm paksua, autotarvike)
- Kontaktiliimaa
- Mattoveitsi,
tussikynä, teippiä (apuna
liimausvaiheessa), stripperit (sähköjohtimien
kuorintaan), 5,25" -- virtaliitin + sokeriliitin,
mitta
|
 |
Laatikon
sivut mitoitetaan solumuoviin tussilla merkaten ja leikataan
mattoveitsellä.
Kulmat kannattaa tehdä tiiviiksi, jotta äänieristys toimii. |
 |
Laatikon
pohjaan tehdään kiinnitys kiintolevyille
ja keskelle kolo vasemman kiintolevyn tuulettimen ilman sisääntulolle.
Keskelle reunoihin tehdään kiinnitys, johon vasen
tuuletin kiinnitetään. |
 |
Kolo tehdään keskelle niin, että keskituuletin
saa siitä kunnolla ilmaa.

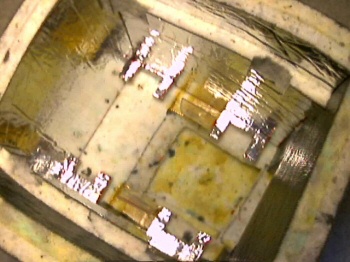

Pohjaan tulee
ylimäärinen solumuovi, johon kaiverretaan syvennys reunaan
asti (kohti oikeaa tuuletinta), jotta ilma tulee tuulettimelle
laatikon ulkopuolelta. Alareunojen kiinnitykset voi tehdä solumuovista. |
 |

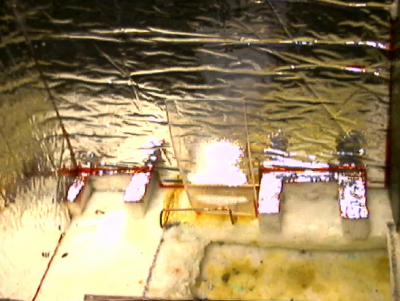

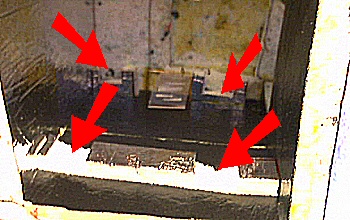

Sisäpuolen
kylkiin tehdään kiintolevyille kiinnikkeet (esim solumuovista)
pohjakiinnikkeiden lisäksi (kuvassa nuolilla merkattuna
sekä
pohjan kiinnitykset, että reunojen). |
 |
Kiintolevy
pysyy pehmeästi pystyssä näillä kiinnikkeillä.
Tuuletin tulee
vinoon asentoon (kiinnitetään esim mustalla
pvc-muoviteipillä),
jotta ilma lähtee yläviistoon. Vain noin 10%
ilmaa kiertää
levyn
alta
ja
tuulettaa sitä
takaosasta.

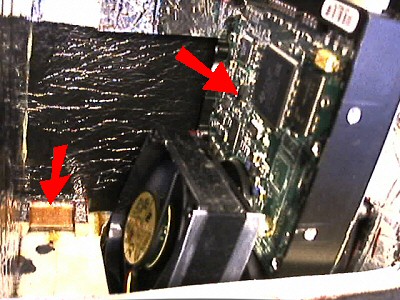

Vasemman puoleisien
kiintolevyn kiinnikkeiden alle pinet pahvinpalaset, jotta
levy jää irti pohjasta ja ilma pääsee kiertämään alta. |
 |
Oikeanpuoleinen tuuletin tulee seinämästä läpi
(siihen tehdään kolo tuulettimelle 70x70mm).
Tämä tuuletin puhaltaa suoraan kiintolevyä päin, jotta
noin 50% ilmasta kiertää alakautta ja tuulettaa myös koko
koteloa. |
 |

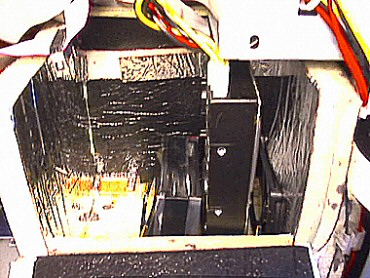

Kuvassa
on vain yksi kiintolevy ja kotelon kaksi tuuletinta.
Kotelossa kuitenkin tuulettaa kaksi tuuletinta, jotta ilma
kiertää.
Paras toimivuus saadaan käyttämällä kotelossa kahta kiintolevyä. |
 |
Oikeaan
reunaan tulee äänieristys oikeanpuoleiselle tuulettimelle,
joka tulee kotelosta ulos. Ensimmäisessä
solumuovissa (sokeriliittimen mustan johdon alla) on reikä
alas asti ja toinen (sokeriliittimen punaisen johdon
alla) on ehjä solumuovi, jonka alareunaan jätetään
5mm tuulettimen levyinen aukko.
Tuulettimien
johdot liitetään ulkopuolella sokeriliittimellä.
Paksumpi johto tulee powerilta tulevaan 5,25" liittimeen
(samanlainen, kuin kiintolevyllä on). |
 |

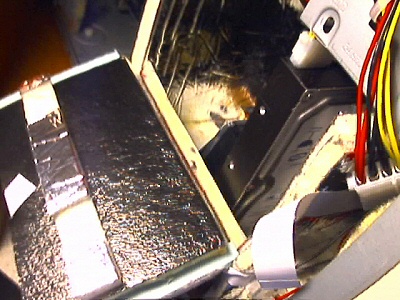

Laatikon
kylki kannattaa tehdä avattavaksi, jotta kiintolevyt
ovat helppo vaihtaa ja tuulettimien kunto tarkistaa.

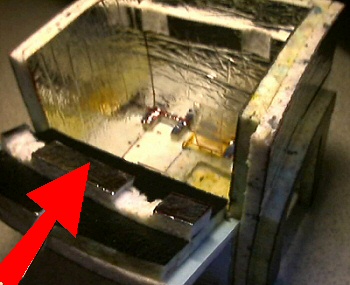

Ulommainen
solumuovilevy on kiintenäinen ja sisimmäisessä on
viilto, jotta se on helppo taittaa (avata). |
 |
Reunan
saa kiinni helposti kahdella teipin palasella.
Kuvassa
valkoista teippiä. |
 |

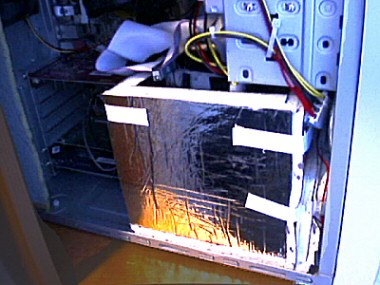

Valmis laatikko näyttää asialliselta tietokoneen
sisällä ja pitää kiintolevyt viileinä, vaikka itse PC:n
kotelossa olisikin kuuma.
Testeissä:
Normaali
kotelo:
Emolevyn
lämpötila +37°C
Virtalähde +36°C
Suoritin +37-40°C
Kiintolevy +36-38°C
Boxilla
Emolevyn lämpötila
+37°C
Virtalähde +36°C
Suoritin +37-40°C
Kiintolevy +28-29.6°C |
|
